在分子束外延（MBE）技術中，烘烤空間（帳篷）（Bake-out Tent）主要用于維持和優化超高真空環境，確保高質量薄膜的生長。

      在MBE系統安裝或維護后，需要使用烘烤帳篷對整個真空腔體進行烘烤，以去除內壁吸附的水分和其他揮發性污染物。高溫烘烤可以加速脫氣過程，使系統更快達到所需的超高真空度。

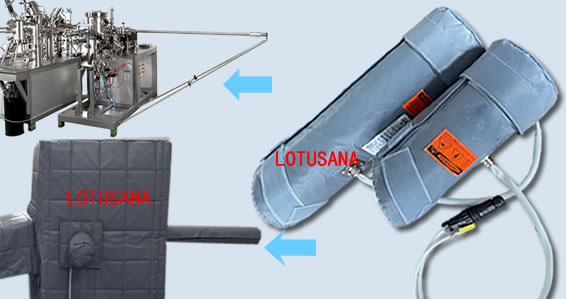

       MBE系統中的某些部件，如襯底支架、擋板或噴射爐，需要定期烘烤以去除沉積的雜質。烘烤帳篷可以提供一個局部加熱的環境，針對這些部件進行清潔處理。

       由于MBE系統需要維持超高真空，常規的烘烤可能需要較長時間。使用烘烤帳篷縮短烘烤時間，從而減少系統的停機時間，提高生產效率。

       在烘烤過程中，如果沒有適當?shù)母綦x，可能引入新的污染物。烘烤帳篷可以形成一個封閉的空間，防止外部污染物進入正在處理的部件或腔體，確保烘烤后的清潔度。

        相對密閉潔凈的恒溫空間，可以為空間內的各個區域，提供性對均衡的加熱溫度。確保系統每個部分受熱溫度相對均衡。



MBE分子束外延系統采用烘烤帳篷進行烘烤除雜質具有多方面的必要性，主要體現在以下幾點：

提升真空度

• 去除吸附氣體：MBE系統在安裝、維護或更換部件后，其內部表面會吸附大量氣體，如水蒸氣、二氧化碳、氧氣等。這些氣體在高真空環境下會逐漸釋放，導致真空度下降。通過烘烤帳篷對系統進行加熱烘烤，可以促使這些吸附氣體從表面脫附并被真空泵抽出，從而顯著提高真空度。
• 達到超高真空要求：分子束外延生長需要在超高真空環境中進行，以避免外界雜質的干擾。烘烤帳篷能夠?yàn)檎麄€(gè)系統提供均勻穩定的加熱環境，確保系統在烘烤過程中達到并維持所需的超高真空狀態。

保證薄膜純度

• 減少雜質摻入：在MBE生長過程中，殘余氣體中的雜質分子可能會在襯底表面發生反應并摻入生長的薄膜中。通過烘烤除雜質，可以降低殘余氣體的含量，減少雜質對薄膜生長的影響，從而制備出高純度的薄膜。
• 提高薄膜質量：高純度的薄膜對于實現預期的物理和化學性質至關重要。例如，在半導體薄膜制備中，雜質的存在可能導致電學性能的異常。通過烘烤帳篷進行除雜質處理，能夠有效提高薄膜的質量和性能。

優化生長環境

• 清潔表面：烘烤帳篷不僅能夠去除系統內部的雜質氣體，還能清潔系統內部的表面。在烘烤過程中，附著在系統表面的有機物、灰塵等雜質會被分解或揮發掉，從而為薄膜生長提供一個更清潔的環境。
• 穩定生長參數：烘烤過程可以消除系統內部的熱應力和溫度梯度，使系統在生長過程中達到更穩定的溫度分布。這對于精確控制薄膜生長速率、厚度和組分等參數具有重要意義。

延長設備壽命

• 減少腐蝕：一些殘余氣體在高溫下可能會對系統內部的金屬部件和密封件產生腐蝕作用。通過烘烤除雜質，可以減少這些有害氣體的存在，從而降低設備的腐蝕風險，延長設備的使用壽命。

防止污染：在MBE系統中，蒸發源等關鍵部件需要保持高純度和良好的工作狀態。烘烤帳篷能夠有效去除這些部件表面的雜質，防止雜質在生長過程中被帶入薄膜，從而保證設備的長期穩定運行

提示：

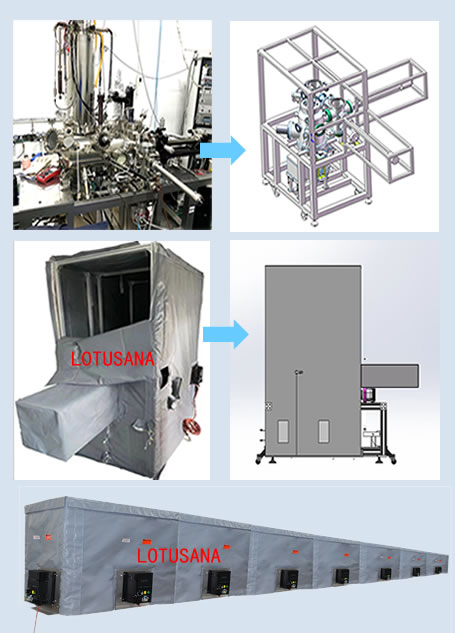

烘烤帳篷是的搭建是把系統需要烘烤的部分包裹在空間內，不需要加熱烘烤的部分是裸露在外的。也就是說烘烤空間的外形結構形狀是根據烘烤區域的形狀決定的。而不是把整個系統完全都放置在空間內。
